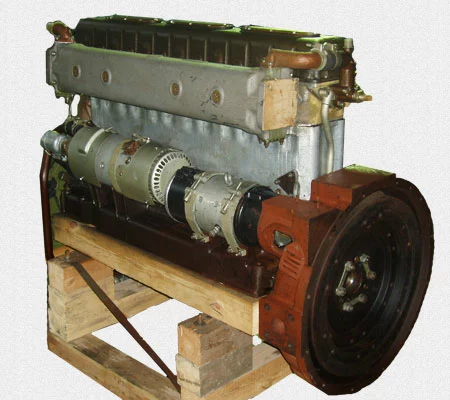

Дизель типа Д6 — быстроходный, четырехтактный, шестицилиндровый, вертикальный, бескомпрессорный, со струйным распыливанием топлива. Простота обслуживания и относительно низкая стоимость явились важными предпосылками для широкого использования дизелей типа Д6 в разных областях народного хозяйства. По назначению и конструктивным особенностям двигатели типа Д6 можно подразделить на три группы.

Первая группа — дизели Д6, 1Д6 и 6Д6. Они применяются в стационарных силовых установках для привода генераторов, компрессоров, насосов и других механизмов.

Двигатель Д6 устанавливается на фундамент четырьмя лапами верхнего картера и соединяется с приводным механизмом гибкой муфтой. Охлаждение — проточной водой.

Двигатель 1Д6 устанавливается на две лапы, закрепленные на кожухе маховика и передней траверсе. Охлаждение — воздушное, с помощью вентилятора, приводимого в движение от коленчатого вала.

Двигатель 6Д6 отличается от Д6 только способом соединения с приводным механизмом. Для этой цели у него имеется редуктор с передаточным числом 1 : 2.

Вторая группа — двигатель 2Д6. Предназначен для работы на силовых транспортных установках, большегрузных автомобилях, авто-матрисах и экскаваторах. От двигателя 1Д6 он отличается муфтой сцепления и разобщения коленчатого вала с валом привода М’ ханизма.

Третья группа — двигатели ЗД6, ЗД6Л, ЗД6С, ЗД6СЛ и ЗД6ГД. Предназначены для работы на морских, речных и рыболовных судах в качестве главных двигателей. Двигатель 7Д6 — вспомогательный, работающий с электрогенератором. Указанные марки дизелей отличаются от двигателя Д6 наличием навесных механизмов, приспосабливающих его к работе в судовых условиях: реверс-редуктора, помпы забортной воды, охлаждаемого коллектора и вала отбора мощности.

В настоящее время выпускаются следующие модификации таких двигателей:

ЗД6 — главный судовой двигатель мощностью 100 кет. Картер изготовляется из чугуна или алюминиевого сплава. Для увеличения жесткости картера на разъеме с двух сторон крепятся стальные швеллеры. Направление вращения выходного вала реверс-редуктора правое. Корпус реверс-редуктора чугунный.

ЗД6Л — то же, что и двигатель ЗД6, но с левым направлением вращения выходного вала реверс-редуктора.

ЗД6С — главный судовой двигатель мощностью 108 кет, картер и корпус реверс-редуктора отлиты из алюминиевого сплава. Направление вращения выходного вала реверс-редуктора правое.

ЗД6СЛ — то же, что и ЗД6С, но с левым направлением вращения выходного вала реверс-редуктора.

ЗД6ГД — главный судовой двигатель мощностью 88 кет, работающий по газожидкостному циклу. Вал гребного винта приводится во вращение через несоосный одноходовой реверс-редуктор с фрикционной двухдисковой муфтой и шестеренчатым редуктором. Передаточное число при работе на передний ход 1 : 3,07, на задний — 1 : 2,02.

Рис. 1. Дизель типа Д6: а — продольный разрез; б — поперечный разрез; 1 — шатун; 2 — коленчатый вал; 3— масляный насос; 4 — паразитная шестерня масляного насоса; 5—промежуточная шестерня; 6 — циркуляционный насос; 7 — привод помпы забортной воды; 8 —паразитная шестерня привода топливоподкачивающего насоса; 9 — коническая передача; 10 — маслоприемник; 11 — траверса; 12 — наклонный валик; 13 — коническая шестерня наклонного валика; 14— распределитель пускового воздуха; 15 и 16 — трубы сжатого воздуха; 17 — вертикальный валик; 18 — коническая шестерня вертикального валика; 19 —коническая шестерня кулачкового валика; 20 — анкерная шпилька; 21 — масляная труба; 22 —лапа реверс-редуктора; 23 — нижний картер (поддон); 24 — шпилька для крепления шпильки подшипника; 25— крышка подшипника; 26 — лапа кожуха маховика; 27 — верхний картер; 28 —маслофильтр; 29 — блок цилиндров; 30 — рукоятка топливного насоса; 31 — топливный насос; 32 — щиток контрольно-измерительных приборов; 33 — топливная труба; 34 — всасывающий коллектор; 35 — пусковой клапан; 36 — форсунка; 37 — кулачковый валик; 38 и 39 — головка и крышка блока цилиндров соответственно; 40 — выхлопной коллектор; 41 — сшивная шпилька; 42— поршень; 43 — реле тока; 44 — стартер

Выпускаемые заводом реверс-редукторы отличаются между собой конструкцией и материалом корпуса. Для двигателей ЗД6, ЗД6Л и ЗД6ГД корпус реверс-редуктора отлит из чугуна. Снаружи, на уровне оси вала муфты, к нему прилиты установочные лапы.

Корпус реверс-редуктора для двигателей ЗД6С и ЗД6СЛ отливается из алюминиевого сплава. Снаружи, на уровне оси выходного вала, имеются два прилива, на которые крепятся шпильками установочные лапы. Чугунные и алюминиевые реверс-редукторы отличаются расположением точек крепления к машинному фундаменту. Двигатель Д6 фундаментной рамы не имеет.

В верхнем картере располагаются рамовые подшипники, которые закрываются крышками (подвесками). Снизу верхний картер закрывается поддоном (нижним картером).

Вкладыши рамовых подшипников — стальные, тонкостенные, залитые свинцовистой бронзой.

Блок цилиндров и головка блока крепятся к верхнему картеру четырнадцатью анкерными шпильками. Кроме того, головка блока соединена с блоком двадцатью четырьмя шпильками.

Коленчатый вал — цельнокованый, из высококачественной стали, пустотелый, с круглыми щеками кривошипов. Рабочие шейки подвергнуты закалке токами высокой частоты.

Шатун — стальной, штампованный, фасонного сечения, имеет неотъемную нижнюю головку, крышка которой крепится шестью шпильками. Вкладыши нижней головки — стальные, залиты свинцовистой бронзой. В верхней головке шатуна запрессована бронзовая втулка.

Поршень — штампованный из алюминиевого сплава. Он имеет пять поршневых колец (два компрессионных и три маслосъемных). Поршень соединен с верхней головкой шатуна поршневым пальцем плавающего типа.

Втулки цилиндров — стальные или чугунные (рабочая поверхность азотирована) — вставлены в блок цилиндров с резиновым уплотнением.

Крышка цилиндров — из алюминиевого сплава, общая для всех шести цилиндров. Каждый цилиндр имеет два впускных и два выпускных клапана. Воздух в цилиндр поступает через всасывающий коллектор, а продукты сгорания выпускаются через охлаждаемый выхлопной коллектор.

Газораспределительный механизм приводится в движение от коленчатого вала через вертикальную передачу. Двигатель имеет два распределительных валика, которые соединены между собой цилиндрическими шестернями.

Топливный насос — шестиплунжерный, приводится в действие от специального привода. Регулятор топливного насоса — всережимный, центробежный, непосредственного действия.

форсунка — закрытого типа, со щелевым фильтром и струйным распыливанием топлива; давление распыливания — 210 бар.

Система смазки — циркуляционная под давлением. Давление масла во время работы при эксплуатационных режимах составляет 6—9 бар.

Охлаждение — водяное, принудительное, двухконтурное.

Рис. 2. Дизель ЗД6Н (с газотурбинным наддувом): 1 — реверс-редуктор; 2 — турбовоздуходувка; 3— щиток контрольно-измерительных приборов; 4 — рукоятка управления работой двигателя; 5 — топливный насос; 6 — топливный фильтр; 7— привод топливного насоса; 8 — помпа забортной воды; 9— циркуляционный насос; 10 — масляный насос; 11 — масляный фильтр; 12 — рукоятка маслопрокачивающего насоса

Начиная с 1959 г., двигатели типа Д6 выпускаются с газотурбинным наддувом типа ТКР-11.

Топливная аппаратура дизелей типа Д6Н была конструктивно изменена. Так, диаметр плунжера увеличен с 10 до 12 мм, что обеспечило увеличение подачи топлива на 44%; в связи с увеличением количества подаваемого топлива распылитель форсунки имеет восемь отверстий диаметром 0,3 мм вместо семи отверстий диаметром 0,26 мм на дизелях без наддува.
